РУКОВОДСТВО ПО УСТАНОВКЕ РЕМНЕЙ

Установка приводных ремней — важный этап обслуживания и ремонта спецтехники.
Каждый механизатор прекрасно понимает к чему ведёт неправильная установка.
Никто не мечтает о простоях техники и дополнительных затратах на ремонт.
Поэтому чтобы избежать преждевременный износ, проскальзывание и даже разрыв ремней нужно соблюдать рекомендации.
В этой статье мы рассмотрим основные правила и рекомендации по установке приводных ремней, чтобы обеспечить надёжную
и эффективную работу оборудования.

Передача нагрузки с оси на ремень и наоборот - назначение шкива. Поэтому так важно правильно очищать шкив, соблюдая
следующие рекомендации:

Проверяйте шкив на наличие ржавчины и износа.

*Для удаления ржавчины и грязи рекомендуется использовать щётку
*Для удаления масла и смазки со шкива - мягкую ткань, так как она деликатно воздействует на поверхность, не повреждая её и хорошо впитывает масло.
*Диаметр шкива лучше определить с помощью измерительного прибора или шаблона. Это необходимо для обеспечения правильной работы пары «шкив-ремень».
*Установка шаблона в паз шкива позволит найти место с неравномерным износом или повреждениями.

ВАЖНО: помните, что не нужно очищать шкивы при работающем механизме!

В следующих подразделах поговорим о самих процедурах установки ремней, которые способствуют их максимальному сроку
эксплуатации.

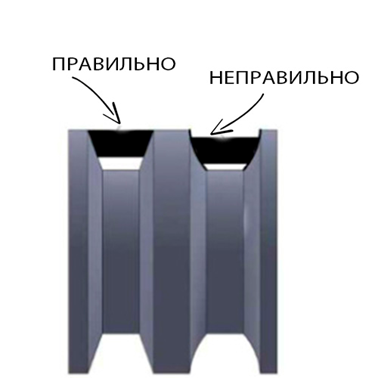

Для проверки износа шкива можно использовать новый ремень.
Если верхняя часть ремня находится на одном уровне с внешним диаметром шкива, то шкив в порядке.
Если же ремень расположен ниже этого уровня, значит стенки шкива повреждены и он изношен.
Изношенные шкивы значительно сокращают срок службы ремней, так как при износе стенок ремень может выворачиваться нижней частью наружу.
Проскальзывание ремня из-за износа стенок шкива может привести к возгоранию или протиранию ремней.
Соприкосновение нижней части ремня с дном канавки шкива также ускоряет процесс разрушения ремня.

Установка шкивов:
*Используйте подходящие шкивы и проверяйте их балансировку перед установкой.
*Соблюдайте меры предосторожности и заблокируйте механизм для безопасности.
Проверка балансировки:
*Балансировка шкивов важна для продления срока службы ремня.
*Проверьте балансировку при осмотре, замене ремня или обслуживании шкивов.
*Правильная балансировка означает, что все четыре точки находятся на одной линии.

На рисунке изображено, как выглядит правильная балансировка шкивов. Все 4 точки, отмеченные на рисунке, должны
находиться на одной прямой.
Проверять следует с обеих сторон. Шкивы, установленные непараллельно, — это неправильно отбалансированные шкивы.
Несбалансированность шкива не должна превышать 0,10 мм на 10 мм диаметра для удовлетворительной работы.

Не допускайте не правильной установки, как показано на картинке ниже!

Лазерные инструменты:
*Альтернативный способ проверки балансировки — использование лазерных инструментов.
*Они обеспечивают быстрое, точное и удобное определение настроек механизма.

Установка ремня:
*После правильной установки и настройки шкивов можно устанавливать ремень.
*Передвигайте части механизма для лёгкой установки без применения силы.
ПРИМЕЧАНИЕ: Отключите и заблокируйте источник питания для привода при проведении замены ремней.
Никогда не устанавливайте ремень с применением чрезмерной силы, например, с использованием рычага в виде отвертки, лома или клина.
Вы можете повредить покрытие ремня или же корд. Ремень, установленный таким образом, будет переворачиваться внутри канавок шкивов.

Допуски расстояния между центрами шкивов
После расчёта расстояния между центрами шкивов исходя из расчётной длины
ремня следует учитывать, что шкивы можно перемещать ближе друг к другу на расстояние, указанное ниже, чтобы облегчить
установку ремней и не повредить их.
Кроме того, шкивы можно раздвинуть друг от друга на расстояние, указанное ниже, для лучшего натяжения ремня, если таковое требуется.

Предельное значение ослабления натяжения (сближение шкивов для снятия/установки ремня).
Не более -1,5% от расчётной длины ремня.
Предельное значение усиления натяжения (раздвижение шкивов для усиления натяжения ремня).
Не более +3% от расчётной длины ремня.

Всегда провейте шкивы на чистоту, наличие повреждений и износа, когда обслуживаете механизм.
Проверяйте износ ремней и производите их замену в случае износа.

Благодарим за внимание!
