Ремни ГОСТ 1284-89 / ГОСТ 5813-2015

Ремни клиновые ГОСТ 1284.1-89, ГОСТ 1284.2-89

Ремни предназначены для работы при температуре окружающего воздуха от -30С до +60С.

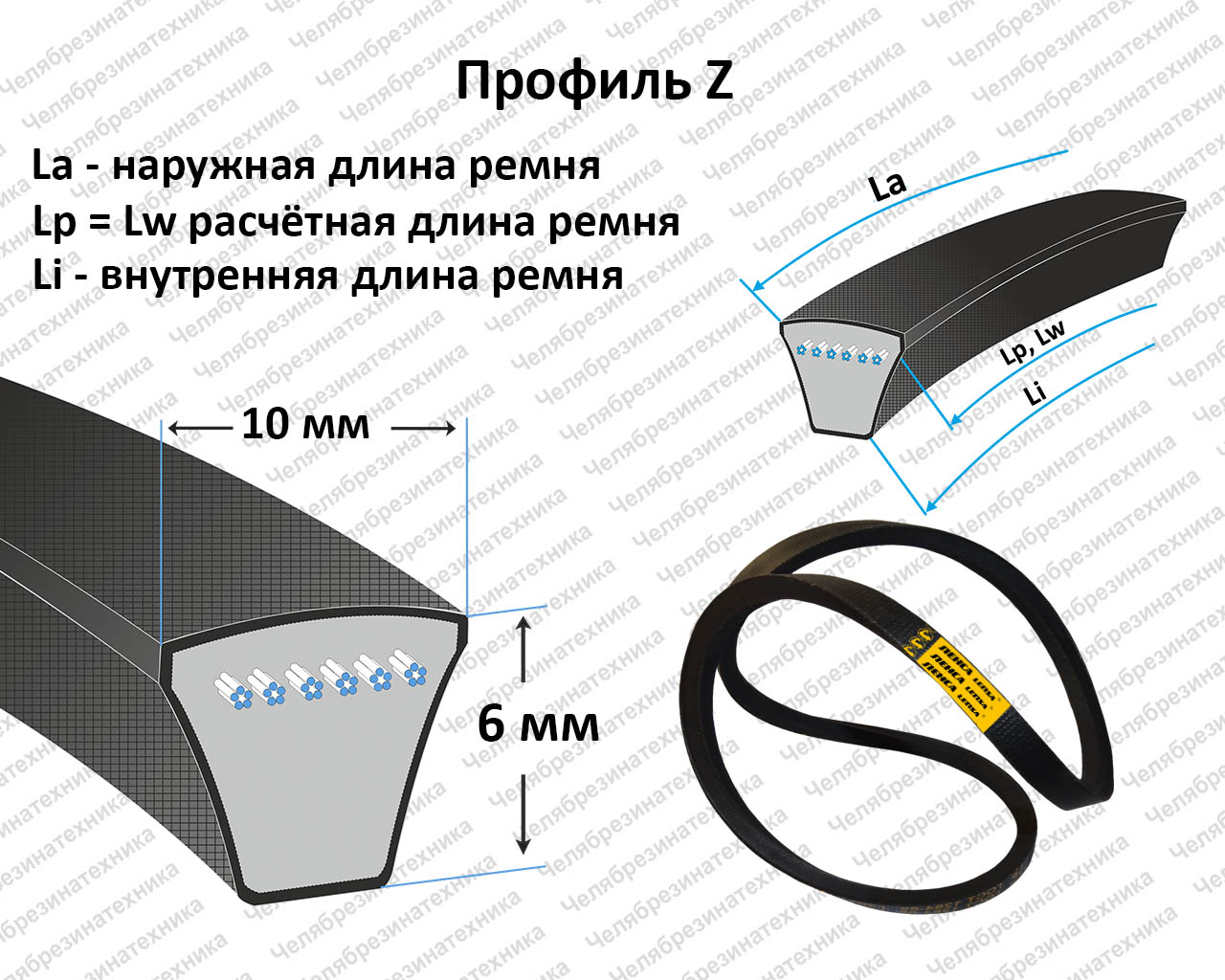

В зависимости от размеров ремни выпускаются следующих сечений

Ремни выпускаются следующих длин

В зависимости от применяемых материалов и технологии изготовления ремни выпускаются 5-и классов.

1. Передача клиновыми ремнями осуществляется одним или несколькими ремнями. Профили канавок шкивов для промышленных установок должны быть выполнены в соответствии по ГОСТ 20898-80, для стационарных сельскохозяйственных машин - по нормативно-технической документации, принятой в сельскохозяйственном машиностроении.

2. Ремни устанавливают на шкивы вручную в ненапряженном состоянии, без применения каких-либо инструментов.

3. Валы шкивов передачи должны быть расположены параллельно, а канавки шкивов - друг против друга. Непараллельность осей шкивов не должна превышать 1 мм на 100 мм длины. Осевое смещение канавок шкивов допускается не более 2 мм на 1 м межосевого расстояния и увеличивается на более 0,2 мм на каждые 100 мм межосевого расстояния свыше 1 м.

4. Канавки шкивов должны быть чистыми: на них не должна попадать смазка, растворители и другие вещества. Они не должны закрашиваться краской.

5. Натяжение ремней в эксплуатации необходимо периодически контролировать и регулировать, особенно в первые 48 часов работы.

6. При транспортировании и хранении станков, промышленных установок и стационарных сельскохозяйственных машин рекомендуется ослабить натяжение ремней.

7. При выходе из строя одного ремня рекомендуется снимать весь комплект. Использование новых ремней с ремнями, бывшими в употреблении недопустимо.


Ремни бывшие в употреблении, подбираются отдельными комплектами.
Условное обозначение ремня: Ремень С(В)-2500 III ГОСТ 1284.1-89 где С(В)- профиль ремня, 2500-расчетная длина мм, III -класс изготовления.

Ремни вентиляторные клиновые ГОСТ 5813-93

Ремни предназначены для передачи движения от вала двигателя к агрегатам автомобилей тракторов и комбайнов.
В зависимости от применяемых материалов ремни могут изготавливаться двух классов: 1-с полиамидным кордшнуром, 2-с полиэфирным кордшнуром.Температурный интервал работоспособности в среде окружающего воздуха(вне моторного отсека):

1. Для районов с умеренным и тропическим климатом, от -50С до +60С при условии предварительного прогрева двигателя перед запуском, при температуре ниже минус 30С, при этом температура под капотом в зоне расположения ремня должна быть не более 80С.
2. Для районов с холодным и очень холодным климатом от +40С до -60С.
   В зависимости от соотношения ширины и высоты ремни выпускаются двух типов: I- узких сечений, II-нормальных сечений
   Ремни состоят из несущего слоя на основе кордшнуров из химических волокон, резины и оберточной ткани.

Условное обозначение:
Ремень 2кл 1-14х13-1030 ГОСТ5813-93. Ремень гладкий 2-го класса, 1-го типа, сечения 14х13,с расчетной шириной 14мм, высотой 13мм и длиной 1030мм
То же для зубчатых ремней: Ремень зубчатый 2кл 1-14х13-1030 ГОСТ5813-93

Размеры конструкции ремней:

Типы ремней	Ширина большего основания, (мм)	Расчетная ширина, bр (мм)	Высота, h (мм)	Окружная скорость (м/с)	Угол клина ремня (град.)	Ресурс ремня
I	10,5	8,5	8	5 - 40	40	110 тыс/км
	13	11	10	5 - 40	40	110-90 тыс/км
	17	14	13	5 - 40	40	90 тыс/км
	15	12,5	9	5 - 35	40	90 тыс/км
	17	14	10	5 - 35	40	90 тыс/км
II	19	16	11	5 - 35	40	1400 часов
	22	19	12,5	5 - 35	40	1400 часов
	25	21	14	5 - 35	40	80 тыс/км



Ремни высотой 10 мм и более могут выпускаться зубчатыми. Размеры зубьев должны соответствовать указанным в таблице.



Параметры	Сечение ремней (bp x h)мм
	11х10; 14х10; 16х11	14х13; 19х12,5; 21х14
Глубина паза	4,0 ±1	5,0 ±1
Ширина паза	от 2 до 5	от 2 до 5
Шаг зуба	от 8 до 16	от 8 до 16


Размеры ремней, применяющихся на двигателях автомобилей и тракторов



Тип ремня	Марка двигателя или машины
1-8,5х8-600	Снегоход «Рысь»
1-8,5х8-665	Снегоход «Буран», ЯМЗ-238ЕК и 238АК (комбайн «Дон»)
1-8,5х8-833	ГАЗ-53А. ГАЗ-53-2, ЗМЗ-53, УМЗ-451МГ, МП, ЭД-181Т, М-408 («Москвич-2138», «Москвич-2136»)
1-8,5х8-850	«Москвич-412Э», «Москвич-2136», ЯМЗ-236, ЯМЗ-238
1-8,5х8-875	М-412Э (Москвич-412ИЭ», «Москвич-21251», «Москвич-2140», «Москвич-2137»)
1-8,5х8-933	«Запорожец ЗАЗ-965», А-01М (Т-4А), А-41(ДТ-75М)
1-8,5х8-1018	ГАЗ-21, ГАЗ-24 «Волга», ГАЗ-13, ГАЗ-31 «Чайка», СМД-60 (трактор Т-150), МеМЗ-963П
1-8,5х8-1030	УМЗ-451,УМЗ-4146, Волга-2410, 31029, РАФ, Газель
1-8,5х8-1120	СМД-23/24, 31/32, Урал-744, Дон
1-8,5х8-1235	Стиральная машина «Веста»
1-8,5х8-1250	КАМАЗ, ЯМЗ-740, УРАЛ-745
1-8,5х5-1280	Д-21 А1, Д-120, Д-37Е, Д-144
1-8,5х8-1320	ЯМЗ-740, КАМАЗ, УРАЛ-843, 744, 1320, 43223, ЗИЛ-133ГЯ
1-10х8-715	ВАЗ-2108, 2109 с повышенным ресурсом, «Ока»
1-10х8-820	ВАЗ-1111 генератора
1-10х8-944	ВАЗ-2101-2107, Нива-2121, Жигули(01-06),  МЕМЗ-966(ЗаЗ-966)
1-11х10-750	Татра, Икарус
1-11х10-900	ЯМЗ_841, 842, МАЗ-14, Газель, ГАЗ-14
1-11х10-950	ЯМЗ-236, ЯМЗ-238, Д-65
1-11х10-1045	ГАЗ-53, БаЛАЗ-75211 ,КрАЗ-960, 6443, 6505, 6437, Урал-745, ЯМЗ-236М2(238М), ЯМЗ-238НД, ЗМЗ-73,  24Д, 3402, 3403
1-11х10-1100	Икарус, МАЗ-6422, ЗИЛ-114, Урал-744, СМД31/32
1-11х10-1150	ГАЗ-52-94
1-11х10-1775	ГАЗ-66, 71, 73, ПАЗ-3105
1-11х10-1120	СМД-23/24, 31/32, Урал-744
1-11х10-1180	ЯМЗ-840, 841, 8421, 8423, 8424, 238АК, 238ЕК
1-11х10-1220	ЗИЛ-157КД, ЗИЛ-645, ЗМЗ-14, ГАЗ-14
1-11х10-1230	Икарус, Бычок, ЗИЛ-645, 157КД, ЗМЗ-14, ЗМЗ-505-10
1-11х10-1280	ЗИЛ-114 ,117, 4104, 41
1-11х10-1400	ЗИЛ-118КА, ПАЗ-672, 3203, 3205, ЛАЗ-698, ЛиАЗ-5251, ГАЗ-66, ЯМЗ-8401
1-11х10-1450	ПАЗ-672, 3201, ЗМЗ-66-92, ЗМЗ-3403
1-11х10-1500	ПАЗ-3205, ЗИЛ-118, СМД-18Н, ДТ-75, ТБ-1М, СМД-21/22 (комбайны «Нива», «Сибиряк»), СМД (тр. ЛТЗ-155)
1-11х10-1600	ЗМЗ-6506, ЗМЗ-3402, СМД-72,74
1-11х10-1650	ЗИЛ-133, ЗМЗ-65-06, ЗМЗ-3402, СМД-17К/18К
1-11х10-1775	ГАЗ-66, 71, 73, ПАЗ-3205
1-12,5х9-1090	Д-108, Д-130, Д-160, (трактор Т-130, Т-100М)
1-12,5х9-1120	СМД-60 (тр. Т-150),СМД-62 (тр. Т-150), СМД-74/75
1-14х10-887	МАЗ-500, 504, ЯМЗ-236, 238 КрАЗ-258256, УРАЛ-4320-10
1-14х10-937	ЯМЗ 236, 238, 238НД, МАЗ-505
1-14х10-987	МАЗ-500, МАЗ-504, ЯМЗ-236, ЯМЗ-238
1-14х10-1287	Т-16
1-14х10-1437	Дизель Рига
1-14х13-1000	ТДТ-75, Д-75
1-14х13-1180	ПАЗ-3205, ЯМЗ-8401, (БеЛаз, помпа), ЯМЗ-238АК)
1-14х13-1320	КаМАЗ-740, 741,К-701
1-14х13-1600	СМД-23/24, СМД-31/32, СМД31А/32А, СМД-32-01
11-16х11-1103	ЗИЛ-130, ЗИЛ-157, ЛиАЗ-677
11-16х11-1120	ГАЗ-51, ГАЗ-52-04, СМД-60(трактор Т-150), СМД-62(трактор Т-50К)
11-16х11-1198	ПАЗ-652П
11-16х11-1220	Д-50, Д-50А (МТЗ-50/52)
11-16х11-1403	Д-65
11-16х11-1450	ЗИЛ-130, СМД-72, 74 , СМД-60, СМД-62, СМД-64, СМД-80, 81, СМД-66 (тр.ДТ-175с)
11-16х11-1650	Д-130, Д-160, Д-108, СМД-72
11-19х12,5-973 зуб	МАЗ-200, ЛАЗ-210, ЯАЗ-КрАЗ-214
11-19х12,5-1220	СМД1-1328
11-19х12,5-1450	Икарус, А-01М, Д-61, А-41, Д-440, Д-463-10, Д-464, СМД-14НГ(трак. ДТ-75В), СМД-60,СМД-14
11-19х12,5-1550	СМД-14К, СМД-15К
11-21х14-1303	ЗИЛ-157, ЛаЗ-697, ЛиаЗ-677Н, МоАЗ-6507, МоАЗ-7405
11-21х14-1450	ЛаЗ-697, БЕЛАЗ-75231, 540, 531, 7540, 75482
11-21х14-1650	ЗИЛ-130, 131, Урал-375, КАЗ-608В, ЛаЗ-697, ЛиАЗ-677Н
11-21х14-1735	БЕЛАЗ-504А, 548А, 7548, 75401,7523, 7421, 6411
11-21х14-1950	БЕЛАЗ-548А, 7548, 75231/2
