Шевронные манжеты ГОСТ 22704-77 (МШ, КО, КН)

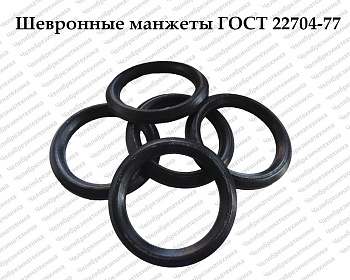

Манжеты шевронные ГОСТ 22704-77

Раздел каталога посвящен шевронным резинотканевым уплотнениям по ГОСТ 22704-77 — мощным уплотнительным элементам для гидравлических устройств высокого давления. В ассортименте представлены три типа изделий, образующих единый уплотнительный комплект: шевронные манжеты (МШ), опорные кольца (КО) и нажимные кольца (КН). Продукция предназначена для уплотнения штоков и цилиндров диаметром до 2000 мм, работающих при давлении до 63 МПа в тяжелых промышленных условиях. Комбинированная резинотканевая конструкция обеспечивает высокую несущую способность, стойкость к экструзии и длительный ресурс в самых нагруженных узлах.

Общие технические характеристики раздела

• Стандарт: ГОСТ 22704-77.
• Рабочее давление: до 63 МПа.
• Скорость возвратно-поступательного движения: до 2 м/с (в отдельных исполнениях до 3 м/с).
• Рабочая среда: минеральные масла, нефть, пресная и морская вода, водные эмульсии.
• Температурный диапазон:
• Группа 1: от −30°C до +70°C.
• Группа 2: от −50°C до +100°C (кратковременно до +120°C).

1. Шевронная манжета (МШ) — основной уплотнительный элемент с V-образным (шевронным) профилем. Набор манжет, уложенных «ёлочкой», обеспечивает герметичность за счет давления рабочей среды.
2. Опорное кольцо (КО) — устанавливается со стороны, противоположной давлению. Воспринимает осевую нагрузку и предотвращает выдавливание манжет в зазор.
3. Нажимное кольцо (КН) — устанавливается со стороны давления. Обеспечивает равномерное прижатие пакета шевронных манжет и регулировку усилия поджатия в процессе эксплуатации.

Конструкция и материалы
Шевронные манжеты изготавливаются из прорезиненной ткани на основе специальных резиновых компаундов. Слоистая структура обеспечивает высокую механическую прочность, стойкость к экструзии при сверхвысоких давлениях и способность работать с большими зазорами. Тканевая основа воспринимает основные механические нагрузки, а резиновая составляющая — герметизирует сопряжение. Опорные и нажимные кольца выполняются из прорезиненной ткани повышенной твердости или из антифрикционных материалов (текстолит, бронза), что обеспечивает износостойкость в условиях трения.

Преимущества продукции раздела

• Работа при сверхвысоких давлениях: до 63 МПа — одни из самых мощных уплотнений в промышленности.
• Регулируемость: по мере износа пакета манжет нажимное кольцо поджимается, восстанавливая герметичность без замены уплотнения.
• Крупные диаметры: охватывают узлы до 2000 мм, недоступные для стандартных резиновых манжет.
• Стойкость к экструзии: резинотканевая конструкция выдерживает большие зазоры и перепады давления.
• Универсальность сред: совместимость с маслами, нефтью, пресной и морской водой, эмульсиями.
• Длительный ресурс: при правильной эксплуатации комплект служит в разы дольше стандартных резиновых манжет.

Области применения

• Прессы и гидравлические станки (штамповочные, ковочные, листогибочные).
• Металлургическое оборудование (прокатные станы, слябинги).
• Горно-шахтное оборудование (гидрокрепь, проходческие комплексы).
• Гидроцилиндры большой мощности строительной и подъемной техники.
• Судовые и портовые гидравлические системы.
• Оборудование нефтегазовой отрасли (буровые установки, трубоукладчики).

Рекомендации по подбору и эксплуатации

1. Комплектность: всегда заказывайте полный комплект — МШ + КО + КН. Работа без опорного или нажимного кольца недопустима.
2. Выбор группы резины:
• Группа 1 — для отапливаемых цехов и умеренных температур (до +70°C).
• Группа 2 — для уличной эксплуатации, холодных цехов и сред с повышенным нагревом (до +100°C, кратковременно до +120°C).
3. Маркировка: используйте формат МШ/КО/КН – d×D – группа (например, МШ – 180×220-1).
4. Монтаж: шевронные манжеты укладываются «ёлочкой» — остриями навстречу давлению. Количество манжет в пакете определяется рабочим давлением.
5. Регулировка: в процессе эксплуатации периодически поджимайте нажимное кольцо для компенсации износа.
6. Хранение: хранить в сухом, прохладном месте, в горизонтальном положении, избегая деформации и воздействия прямых солнечных лучей.
