Поликлиновые ремни PH, РJ, РК, PL, PM, К, Л, М

Поликлиновые ремни ТУ 38105763-89

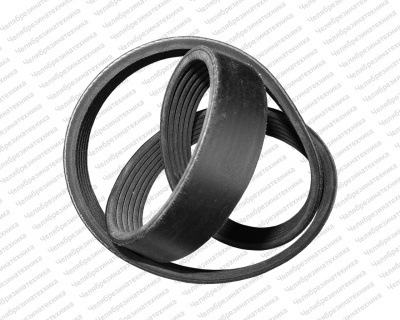

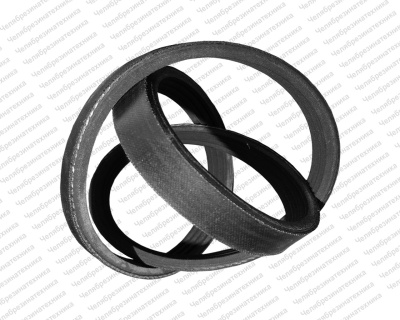

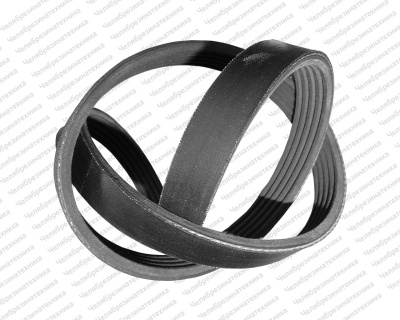

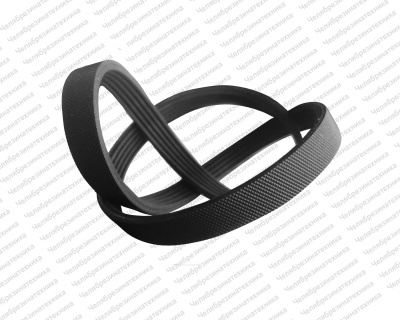

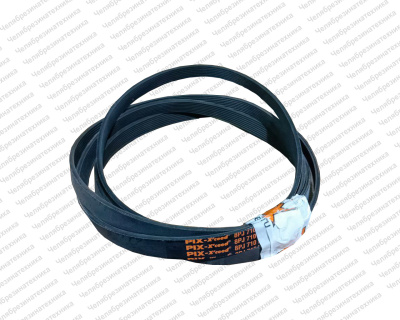

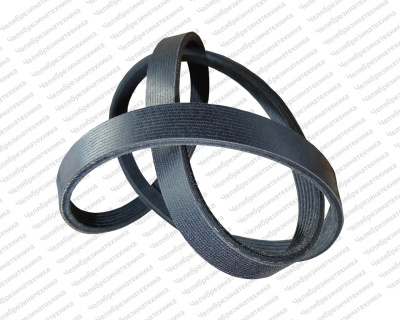

Благодаря демонстрируемым эксплуатационным качествам, поликлиновой ремень может использоваться в различных поликлиновых приводах: станках тяжелой и легкой промышленности, полупрофессиональных станках, приборах бытовой техники, медицинском оборудовании и другом оборудовании. Широчайший ассортимент, предлагаемый фирмой «Челябрезинатехника», призван удовлетворить потребительский спрос на ремни поликлиновые любого типа: с сечением PJ, PK, PL, PM и длиной от 406 мм до 9931 мм.

Таким образом, можно отметить основные конструктивные особенности, которыми обладают поликлиновые ремни:

• наличие клиновых ребер, которые обеспечивают повышенные показатели гибкости, снижение выделения тепла, устойчивость к образованию и расползанию трещин, а также улучшенную несущую способность, которой обладают поликлиновые ремни при работе на шкивах малого диаметра;
• наличие корда из полиэстера, обладающего малым растяжением и при этом высоким коэффициентом эластичности, что в совокупности обеспечивает повышенную устойчивость к ударным и усталостным нагрузкам;
• наличие подкорда с особой химической формулой и волоконным наполнением, отвечающими за устойчивость ремня;
• наличие в составе эластомерной каучуковой смеси, способствующей повышенной устойчивости к негативному воздействию на поликлиновой ремень масла и повышенных температур.

• ремень поликлиновой способствует обеспечению плавного хода приводного механизма и отводу избыточного тепла из него;
• наличие ребер существенно повышает показатели мощности, передаваемые каждым ребром;
• ремень поликлиновой обладает улучшенными эксплуатационными характеристиками в работе с наружными натяжными роликами;
• ремень способствует снижению размеров привода;
• поликлиновой ремень отличается статической проводимостью, отвечающей стандартам;
• возможность использования ремня на максимальной скорости до 60 м/с;
• безвибрационных ход;
• способность работать без потери качества в широком температурном диапазоне (от – 30 до + 80°С).

Температурный интервал работоспособности от -30°С до 60°С

Сечение ремня	К	Л	М	РН	PJ	РК	PL	PM
Шаг ремня (Т)	2,4+0,02	4,8+0,03	9,5+0,05	1,6	2.34	3.56	4.7	9.4
Число ребер	от 4 до 20


Техническая характеристика



Сечение	Длина ремня, мм	Технические характеристики
		Шаг ремня	Число ребер (реком.)	Передав. мощность, кВт	Температура эксплуатации
К	560; 800-2000	2,4+ 0,02	От 4 до 20	0,16-10,7	От -30°С градусов до +60°С
Л	1250-3150	4,8+ 0,03	От 4 до 20	1,9-30,7
М	2000-4000	9,5+ 0,05	От 4 до 20	1,9-30,7


Удлинение ремней при эксплуатации не более 3%

Средний ресурс ремней:при легком и среднем режиме работы, часов - 2000; при тяжелом режиме работы, часов -1000; Серийно изготавливается следующий ассортимент ремней



Число ребер	Сечение ремня	Длина, мм.	Число ребер	Сечение ремня	Длина, мм.	Число ребер	Сечение ремня	Длина, мм.
4	К	500	20	К	1120	16	Л	1600
6	К	550	6	К	1250	8	Л	2000
10	К	550	10	К	1250	10	Л	2240
4	К	730	16	К	1250	12	Л	2240
12	К	730	20	К	1250	16	Л	2240
4	К	800	10	К	1400	20	Л	2240
8	К	800	20	К	1400	10	Л	2500
10	К	800	20	К	1600	14	Л	2500
20	К	800	6	К	1800	12	Л	2800
6	К	900	10	К	1800	20	Л	1400
8	К	900	16	К	1800	12	М	2240
10	К	900	20	К	1800	10	М	2800
20	К	900	6	К	2000	12	М	2800
4	К	1005	10	К	2000	18	М	2800
6	К	1005	16	К	2000	20	М	2800
8	К	1005	8	Л	1400	18	М	4000
10	К	1005	10	Л	1400	20	М	4000
10	К	1120	12	Л	1400	46	М	7650


Серийно применяемые типы сечений ремня при указанной расчетной длине: в верхней строке указаны расчетные длины ремня, в вертикальных столбцах - применяемые типы сечений.



500

550

560

630

730

800

900

1000

1005

1120

1250

1270

1320

4K

6K

10K

4K

4K

4K

6K

6K

4K

8K

6K

18К

6Л

6K

10K

12K

6K

8K

20K

6K

10K

8K

8K

12K

8K

10K

8K

18K

10K

10K

14K

10K

20K

12K

20K

16K

14K

28K

14K

22K

18K

16K

15K

20K

20K

16K

22K

22K

18K

20K

24K

6Л




1400	1570	1600	1800	2000	2240	2500	2800	3150	3550	4000	7650
10К	15Л	6К	6К	6К	10Л	10Л	12Л	10М	20М	18Л	46М
18К		8К	8К	8К	12Л	14Л	8М			20Л
20К		18К	10К	10К	16Л	15Л	10М			18М
8К		20К	12К	12К	18Л		12М			20М
10Л		10Л	16К	14К	20Л		14М
12Л		13Л	18К	16К	12М		18М
18Л		16Л	20К	8Л	18М		20М
20Л		20Л	24К	12Л	20М
22Л			18Л	14Л
			20Л	8М
				10М
				12М
				18М


Возможно изготовление поликлиновых ремней других типоразмеров и длин. Пример условного обозначения: Ремень 16Л2500 ТУ 38.105763-89, Ремень сечения Л, 16-количество ребер, 2500-расчетная длина ремня в мм.
